Руководство по Проектированию Коробок для Машин, таких как Картонный Эретор и Упаковщик

2024-10-26

Коробки Должны Быть Спроектированы для Работы с Машинами, такими как Картонный Эретор и Упаковщик

Поскольку операции на машинах стандартизированы, в отличие от гибких движений при ручной обработке, для достижения низкой ошибки и привлекательного внешнего вида упаковки требуется высокая степень согласованности в дизайне коробок. Ниже изложены рекомендации по созданию коробок, оптимизированных для использования с машинами.

Сгибы

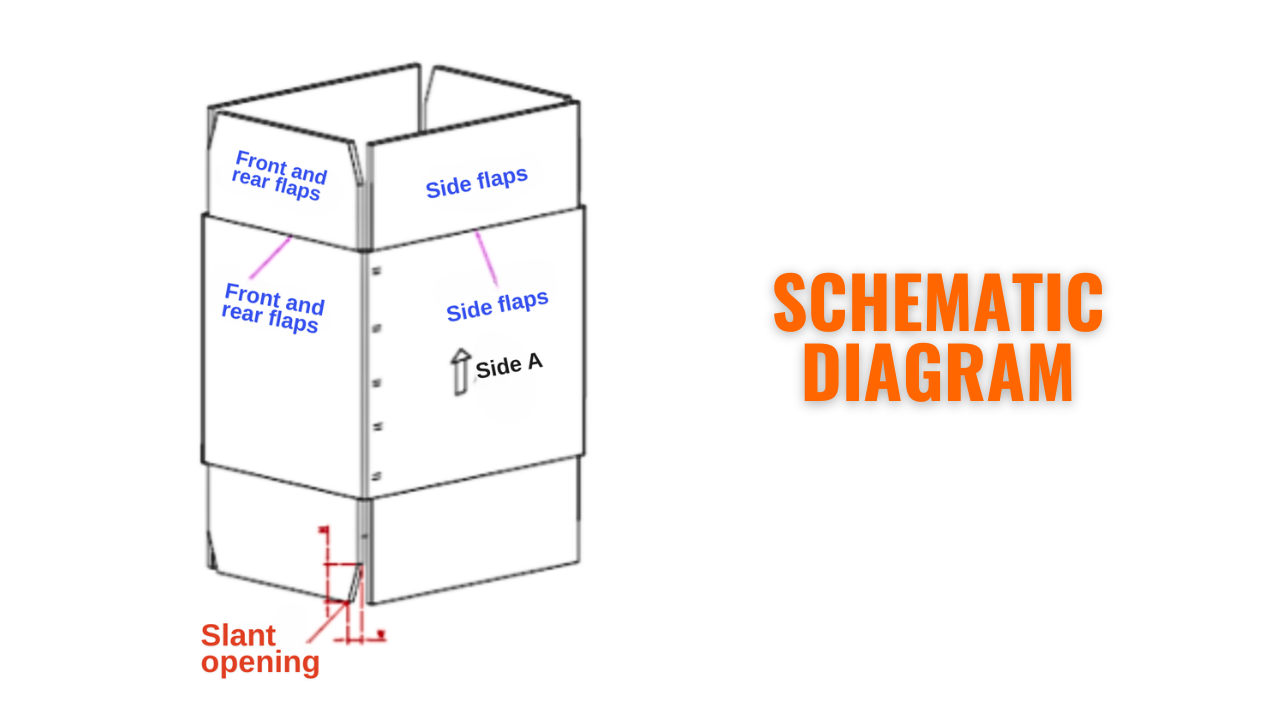

Сторона A

a. Сторона A — это поверхность, с которой соприкасаются присоски картонного эректора.

b. Ориентация печати на стороне A определяет верх и низ коробки.

c. Ориентация печати на стороне A также определяет направление формования машины (влево или вправо).

d. Для одной машины требуется единая ориентация печати на стороне A для всех коробок.

e. Перед формованием убедитесь, что на стороне A нет сгибов, и что её поверхность ровная.

Материал

Скошенные Надрезы

a. Желательно, чтобы все внутренние клапаны коробок имели скошенные надрезы, особенно для коробок с пятью или более слоями или тех, которые требуют высокой скорости обработки.

b. Цель скошенных надрезов — предотвращение заклинивания, вызванного структурными отклонениями в сшитых или склеенных коробках.

c. Как показано на изображении, размеры скошенных надрезов должны быть: H примерно 1/3 высоты внутреннего клапана, W примерно в четыре раза больше толщины коробки.

Клапаны

a. При ручной укладке в плоское состояние боковые наружные клапаны не должны перекрывать друг друга; оставьте зазор 1-2 мм.

b. При плоской укладке передние и задние внутренние клапаны также не должны перекрывать друг друга. При перекрытии предоставьте образцы для проверки.

c. Для квадратных коробок передние, задние и боковые внешние клапаны должны быть одинакового размера, а скошенные надрезы рекомендуются для плавного формирования.

Размерные Параметры

a. Для планирования работы картонного эректора желательно предоставить полный список спецификаций (длина, ширина, высота) для справки.

b. Обратите особое внимание на квадратные коробки, где длина, ширина и высота значительно отличаются.

c. Обычно картонные эректоры работают так, что если они хорошо работают с большими коробками, они могут не справиться с маленькими, и наоборот. Коробки с сильно различающимися пропорциями могут не подходить для одних и тех же механизмов.
